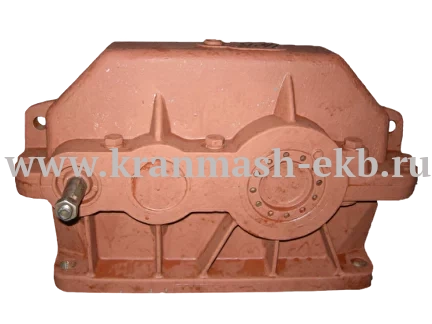

Редуктор цилиндрический двухступенчатый горизонтальный общемашиностроительного применения типоразмера 1Ц2У-125, как известно, используется в различных машинных приводах и механизмах. Предназначен он для изменения частоты вращения и крутящего момента. Редуктор 1Ц2У 125 рассчитан для работы в разных условиях. Стоит заметить, что редуктор 1Ц2У 125 рассчитан до 24 часов непрерывной работы. Но при переменных нагрузках необходима обязательная кратковременная остановка. Частота вращения быстроходного вала редуктора не превышает 1500 об/мин. Так же возможно вращение валов в разные стороны.
Основные технические характеристики
|
Наименование технических характеристик |
Типоразмер редуктора |
|||||
|---|---|---|---|---|---|---|
|
1Ц2У-100 |
1Ц2У-125 |
1Ц2У-160 |
1Ц2У-200 |
1Ц2У-250 |
||
|
Передаточные числа |
8, 10, 12,5, 16, 20, 25, 31,5, 40 |
|||||
|
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
500 |
750 |
1000 |
2240 |
3150 |
|
на тихоходном валу |
4500 |
6300 |
9000 |
12500 |
18000 |
|
|
Номинальный крутящий момент на тихоходном валу, Н.м |
315 |
630 |
1250 |
2500 |
5000 |
|
|
КПД |
0,97 |
|||||
|
Масса, кг |
20 |
32 |
95 |
170 |
320 |

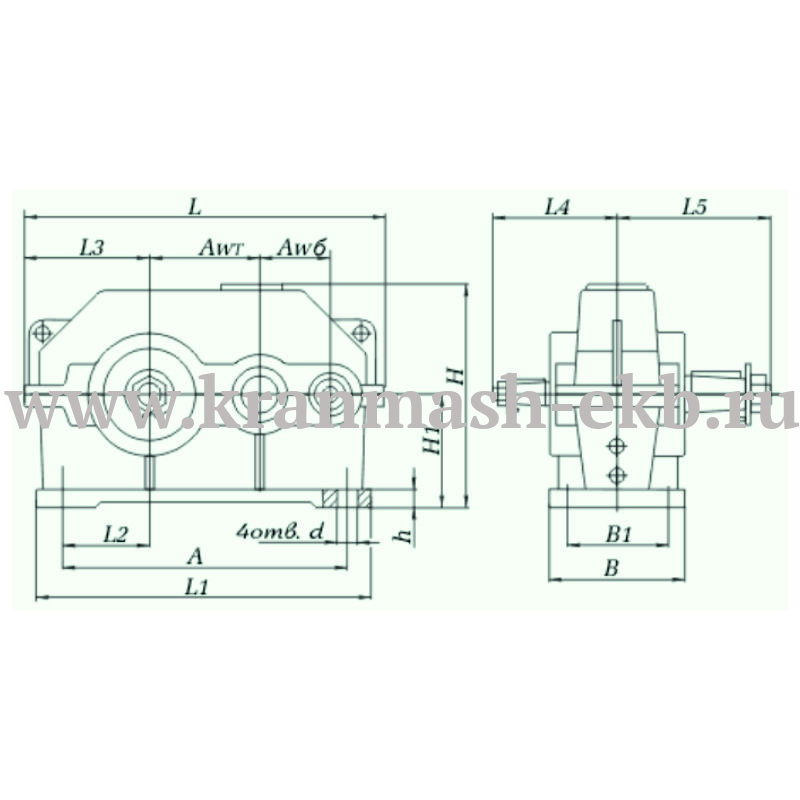

Габаритные и присоединительные размеры
|
Типоразмер редуктора |
AWT |
AWб |
A |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Редуктор 1Ц2У-100 |
100 |
80 |
290 |
145 |
109 |
225 |
112 |
20 |
390 |
325 |
85 |
132 |
136 |
165 |
15 |
|
Редуктор 1Ц2У-125 |
125 |
80 |
335 |
165 |
125 |
270 |
132 |
22 |
446 |
375 |
106 |
155 |
145 |
206 |
19 |
|
Редуктор 1Ц2У-160 |
160 |
100 |
425 |
195 |
140 |
335 |
170 |
24 |
557 |
475 |
135 |
195 |
170 |
224 |
24 |
|
Редуктор 1Ц2У-200 |
200 |
125 |
515 |
230 |
165 |
420 |
212 |
30 |
678 |
580 |
165 |
236 |
112 |
280 |
24 |
|
Редуктор 1Ц2У-250 |
250 |
160 |
670 |
280 |
218 |
515 |
265 |
32 |
829 |
730 |
212 |
290 |
265 |
335 |
28 |
Присоединительные размеры выходных конических валов
|
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
|
Редуктор 1Ц2У-100 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
|
Редуктор 1Ц2У-125 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
|
Редуктор 1Ц2У-160 |
25 |
М16х1,5 |
60 |
42 |
5 |
13,45 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
|
Редуктор 1Ц2У-200 |
30 |
М20х1,5 |
80 |
58 |
5 |
15,55 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
|
Редуктор 1Ц2У-250 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |
Присоединительные размеры выходных цилиндрических валов
|
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||
|---|---|---|---|---|---|---|---|---|
|
d |
l |
b |
t |
d |
l |
b |
t |
|
|
Редуктор 1Ц2У-100 |
18k6 |
36 |
6 |
20,5 |
30m6 |
58 |
8 |
32 |
|
Редуктор 1Ц2У-125 |
18k6 |
36 |
6 |
20,5 |
40m6 |
82 |
12 |
43 |
|
Редуктор 1Ц2У-160 |
22k6 |
42 |
6 |
24,5 |
50m6 |
82 |
14 |
53,5 |
|
Редуктор 1Ц2У-200 |
25k6 |
58 |
8 |
28 |
65m6 |
105 |
18 |
71 |
|
Редуктор 1Ц2У-250 |
35k6 |
82 |
10 |
38 |
85m6 |
130 |
22 |
90 |
<,h2'>,Присоединительные размеры тихоходного вала в виде зубчатой полумуфты
|
Типоразмер редуктора |
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зацепление |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
m |
z |
|||||||||
|
Редуктор 1Ц2У-160 |
20 |
168 |
90 |
72F8 |
95 |
165 |
9 |
38 |
4 |
40 |
|
Редуктор 1Ц2У-200 |
25 |
210 |
100 |
80F8 |
105 |
192 |
10 |
50 |
5 |
40 |
|
Редуктор 1Ц2У-250 |
35 |
232 |
150 |
120F8 |
170 |
231 |
10 |
50 |
4 |
56 |
Присоединительные размеры полого тихоходного вала
