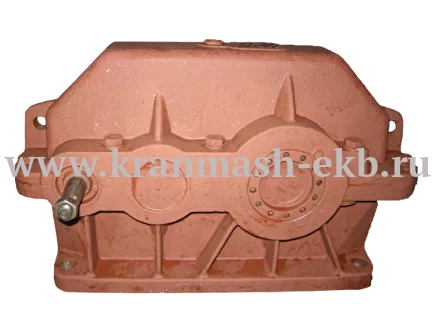

Редуктор 1Ц2У-160 это механизм, который выполнен в виде цилиндрического типа, являющийся горизонтально ориентированным с применением двух ступеней передач. Расстояние между осями данного редуктора составляет 160мм. Применяется на производстве для изменения и передачи крутящего момента, а также для изменений частот вращения валов, предусмотренных конструкцией.
Из-за своей повсеместной универсальности редуктор 1Ц2У-160 нашел свое применение в агрегатах и машинах самого разного назначения. Чаще всего данная модель применяется на производстве типа мотор-редуктор.
Основные технические характеристики
Наименование технических характеристик |
Типоразмер редуктора |
|||||
---|---|---|---|---|---|---|
1Ц2У-100 |
1Ц2У-125 |
1Ц2У-160 |
1Ц2У-200 |
1Ц2У-250 |
||
Передаточные числа |
8, 10, 12,5, 16, 20, 25, 31,5, 40 |
|||||
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
500 |
750 |
1000 |
2240 |
3150 |
на тихоходном валу |
4500 |
6300 |
9000 |
12500 |
18000 |
|
Номинальный крутящий момент на тихоходном валу, Н.м |
315 |
630 |
1250 |
2500 |
5000 |
|
КПД |
0,97 |
|||||
Масса, кг |
20 |
32 |
95 |
170 |
320 |

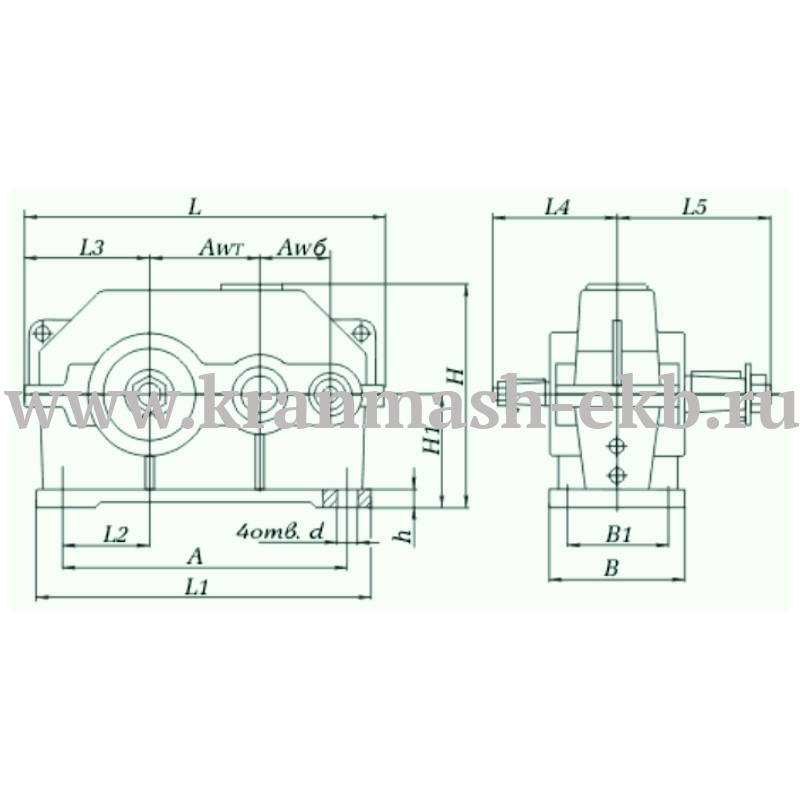

Габаритные и присоединительные размеры
Типоразмер редуктора |
Aw T |
Aw б |
A |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Редуктор 1Ц2У-100 |
100 |
80 |
290 |
145 |
109 |
225 |
112 |
20 |
386 |
325 |
85 |
132 |
136 |
165 |
15 |
Редуктор 1Ц2У-125 |
125 |
80 |
355 |
165 |
125 |
270 |
132 |
22 |
440 |
375 |
106 |
155 |
145 |
206 |
19 |
Редуктор 1Ц2У-160 |
160 |
100 |
425 |
195 |
140 |
335 |
170 |
24 |
545 |
475 |
135 |
195 |
170 |
224 |
24 |
Редуктор 1Ц2У-200 |
200 |
125 |
515 |
230 |
165 |
420 |
212 |
30 |
670 |
580 |
165 |
236 |
112 |
280 |
24 |
Редуктор 1Ц2У-250 |
250 |
160 |
670 |
280 |
218 |
515 |
265 |
32 |
825 |
730 |
212 |
290 |
265 |
335 |
28 |
Присоедительные размеры выходных конических валов
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
Редуктор 1Ц2У-100 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
Редуктор 1Ц2У-125 |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
Редуктор 1Ц2У-160 |
25 |
М16х1,5 |
60 |
42 |
5 |
13,45 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
Редуктор 1Ц2У-200 |
30 |
М20х1,5 |
80 |
58 |
5 |
15,55 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
Редуктор 1Ц2У-250 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |
Присоединительные размеры выходных цилиндрических валов
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||
---|---|---|---|---|---|---|---|---|
d |
l |
b |
t |
d |
l |
b |
t |
|
Редуктор 1Ц2У-100 |
18k6 |
36 |
6 |
20,5 |
30m6 |
58 |
8 |
33 |
Редуктор 1Ц2У-125 |
18k6 |
36 |
6 |
20,5 |
40m6 |
82 |
12 |
43 |
Редуктор 1Ц2У-160 |
22k6 |
42 |
6 |
24,5 |
50m6 |
105 |
14 |
53,5 |
Редуктор 1Ц2У-200 |
25k6 |
58 |
8 |
28 |
65m6 |
105 |
18 |
69 |
Редуктор 1Ц2У-250 |
35k6 |
82 |
10 |
38 |
85m6 |
130 |
22 |
90 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты
Типоразмер редуктора |
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зацепление |
|
---|---|---|---|---|---|---|---|---|---|---|
m |
z |
|||||||||
Редуктор 1Ц2У-160 |
20 |
168 |
90 |
72F8 |
95 |
165 |
9 |
38 |
4 |
40 |
Редуктор 1Ц2У-200 |
25 |
210 |
100 |
80F8 |
105 |
192 |
10 |
50 |
5 |
40 |
Редуктор 1Ц2У-250 |
30 |
232 |
150 |
120F8 |
170 |
231 |
10 |
50 |
4 |
56 |
Присоединительные размеры полого тихоходного вала
