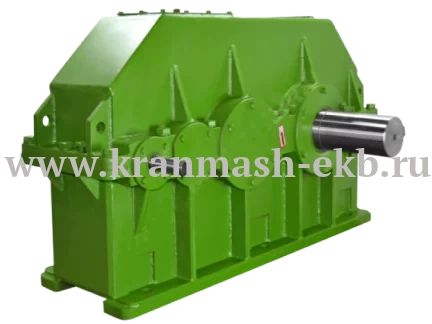

Редуктор 1Ц3У 160 представляет собой довольно сложную конструкцию, состоящую из чугунного корпуса, внутри которого находятся специальные валы, шестеренки и другие необходимые детали.
Редуктор 1Ц3У 160 - это универсальное техническое устройство, которое может работать без перерыва в течение 24 часов или с кратковременными перерывами. Он используется для изменения вращающегося момента в каких-либо агрегатах, механизмах и машинах. Такой редуктор изготавливается как с симметричным, так и несимметричным выходным валом, а во время его работы вращение валов происходит в любом направлении.
Основные технические характеристики
| Наименование технических характеристик | Типоразмер редуктора | |||
|---|---|---|---|---|
| 1Ц3У-160 | 1Ц3У-200 | 1Ц3У-250 | ||
| Передаточные числа | 16, 20, 25, 31,5, 40, 45, 50, 56, 63, 80, 100, 125, 160, 200 | |||
| Допускаемая радиальная консольная нагрузка, Н | на быстроходном валу | 630 | 1250 | 2240 |
| на тихоходном валу | 9000 | 12500 | 18000 | |
| Номинальный крутящий момент на тихоходном валу, Н.м | 1250 | 2500 | 5000 | |
| КПД | 0,96 | |||
| Масса, кг | 64 | 190 | 335 |
Габаритные и присоединительные размеры
| Редуктор | AwT | Awп | Awб | A | A1 | B | B1 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Редуктор 1Ц3У-160 | 160 | 100 | 80 | 475 | 140 | 260 | 195 | 345 | 170 | 32 | 630 | 530 | 135 | 195 | 160 | 224 | 24 |
| Редуктор 1Ц3У-200 | 200 | 125 | 100 | 580 | 165 | 243 | 230 | 425 | 212 | 36 | 775 | 650 | 165 | 236 | 190 | 280 | 24 |
| Редуктор 1Ц3У-250 | 250 | 160 | 125 | 750 | 218 | 290 | 280 | 530 | 265 | 36 | 950 | 825 | 212 | 290 | 236 | 335 | 28 |
Присоедительные размеры конических валов
| Редуктор | быстроходный вал | тихоходный вал | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | d1 | l | l1 | b | t | d | d1 | l | l1 | b | t | |
| Редуктор 1Ц3У-160 | 20 | М12х12,5 | 50 | 36 | 4 | 10,6 | 55 | М36х3,0 | 110 | 82 | 14 | 28,95 |
| Редуктор 1Ц3У-200 | 25 | М16х1,5 | 60 | 42 | 5 | 13,45 | 70 | М48х3,0 | 140 | 105 | 18 | 36,38 |
| Редуктор 1Ц3У-250 | 30 | М20х1,5 | 80 | 58 | 5 | 15,55 | 90 | М64х4,0 | 170 | 130 | 20 | 46,75 |
Присоединительные размеры цилиндрических валов
| Редуктор | быстроходный вал | тихоходный вал | ||||||
|---|---|---|---|---|---|---|---|---|
| d | l | b | t | d | l | b | t | |
| Редуктор 1Ц3У-160 | 18k6 | 36 | 6 | 20,5 | 50m6 | 105 | 14 | 53,5 |
| Редуктор 1Ц3У-200 | 22k6 | 42 | 6 | 24,5 | 65m6 | 105 | 18 | 69 |
| Редуктор 1Ц3У-250 | 25k6 | 58 | 8 | 28 | 85m6 | 170 | 22 | 90 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты
| Редуктор | b | d | d1 | d2 | d3 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|---|---|
| m | z | |||||||||
|
Редуктор 1Ц3У-160 |
20 |
168 |
90 |
72F8 |
95 |
170 |
9 |
38 |
4 |
40 |
|
Редуктор 1Ц3У-200 |
25 |
210 |
100 |
80F8 |
105 |
197 |
10 |
50 |
5 |
40 |
|
Редуктор 1Ц3У-250 |
30 | 232 | 150 | 120F8 | 170 | 236 | 10 | 60 | 4 | 56 |
Присоединительные размеры полого тихоходного вала
