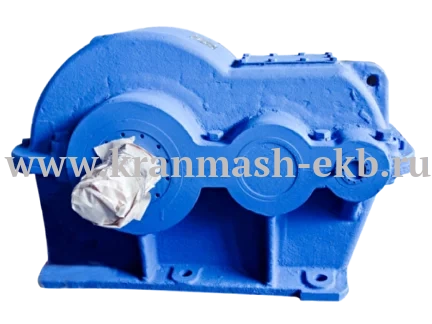

Редуктор РЦД 250 используется в приводах разных машин и механизмов, он позволяет изменить крутящий момент и частоту вращения механизма. Редуктор РЦД 250 рассчитан для круглосуточной работы или для работы с периодическими остановками, нагрузка может быть одного направления или реверсивная, частота вращения быстроходного вала должна быть не более 1500 оборотов в минуту, вращение валов может осуществляться в любую сторону. Температура среды при использовании редуктора РЦД 250 должна составлять от минус 40 градусов по Цельсию до плюс 50 градусов по Цельсию. Стоимость редуктора РЦД 250 может колебаться в зависимости от исполнения и передаточного числа.
Основные технические характеристики
Номинальное передаточное число | 10 | 16 | 20 | 25 | 31,5 | 40 | Максимально допустимая консольная радиальная нагрузка, Н | ||
---|---|---|---|---|---|---|---|---|---|
Частота вращения вх. вала, об /мин | Режим работы | Крутящий момент на выходном валу редуктора, Нм | Рвх max | Pвых max | |||||
РЦД - 250 | |||||||||
500 | Средний | 989 | 989 | 940 | 895 | 895 | 844 | 2200 | 10000 |
Тяжелый | 769 | 715 | 792 | 893 | 794 | 844 | 1800 | 10000 | |
Весьма тяжелый | 604 | 605 | 666 | 764 | 676 | 765 | 1400 | 8000 | |
Непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
700 | Средний | 933 | 926 | 940 | 895 | 895 | 844 | 2200 | 10000 |
Тяжелый | 660 | 655 | 717 | 1290 | 739 | 1292 | 1800 | 10000 | |
Весьма тяжелый | 568 | 550 | 604 | 662 | 623 | 665 | 1400 | 8000 | |
Непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
1000 | Средний | 849 | 846 | 940 | 895 | 895 | 844 | 2200 | 10000 |
Тяжелый | 604 | 595 | 662 | 716 | 667 | 716 | 1800 | 10000 | |
Весьма тяжелый | 539 | 505 | 549 | 595 | 563 | 601 | 1400 | 8000 | |
Непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
1500 | Средний | 768 | 760 | 841 | 895 | 858 | 844 | 2200 | 10000 |
Тяжелый | 568 | 540 | 592 | 645 | 602 | 653 | 1800 | 10000 | |
Весьма тяжелый | 505 | 505 | 534 | 556 | 503 | 544 | 1400 | 8000 | |
Непрерывный | 505 | 505 | 480 | 457 | 457 | 431 | 1000 | 6400 | |
РЦД - 350 | |||||||||
500 | Средний | 2340 | 2340 | 2230 | 2120 | 2120 | 2000 | 3200 | 18000 |
Тяжелый | 1800 | 2030 | 2020 | 2020 | 2100 | 2000 | 3900 | 1760 | |
Весьма тяжелый | 1510 | 1760 | 1710 | 1760 | 1800 | 1800 | 3900 | 13400 | |
Непрерывный | 1200 | 1200 | 1140 | 1080 | 1080 | 1020 | 1800 | 10000 | |
700 | Средний | 2340 | 2340 | 2230 | 2120 | 2120 | 2000 | 3200 | 18000 |
Тяжелый | 1650 | 1850 | 1870 | 1870 | 1980 | 1940 | 3900 | 1760 | |
Весьма тяжелый | 1400 | 1560 | 1570 | 1590 | 1690 | 1660 | 3900 | 13400 | |
Непрерывный | 1200 | 1200 | 1140 | 1080 | 1080 | 1020 | 1800 | 10000 | |
1000 | Средний | 2330 | 2340 | 2230 | 2120 | 2120 | 2000 | 3200 | 18000 |
Тяжелый | 1510 | 1700 | 1710 | 1690 | 1810 | 1810 | 3900 | 1760 | |
Весьма тяжелый | 1390 | 1440 | 1430 | 1430 | 1530 | 1530 | 3900 | 13400 | |
Непрерывный | 1200 | 1200 | 1140 | 1080 | 1080 | 1020 | 1800 | 10000 | |
1500 | Средний | 1900 | 2340 | 2230 | 2120 | 2120 | 2000 | 3200 | 18000 |
Тяжелый | 1400 | 1530 | 1530 | 1560 | 1640 | 1620 | 3900 | 1760 | |
Весьма тяжелый | 1200 | 1300 | 1300 | 1320 | 1380 | 1380 | 3900 | 13400 | |
Непрерывный | 1200 | 1200 | 1140 | 1080 | 1080 | 1020 | 1800 | 10000 | |
РЦД - 400 | |||||||||
500 | Средний | 3450 | 4070 | 4020 | 4130 | 3950 | 3900 | 3800 | 23600 |
Тяжелый | 2450 | 2420 | 2660 | 3970 | 2660 | 3970 | 3600 | 23400 | |
Весьма тяжелый | 2300 | 2030 | 2250 | 2420 | 2260 | 2440 | 3600 | 18000 | |
Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
700 | Средний | 3150 | 3120 | 3410 | 31290 | 3760 | 3900 | 3800 | 23600 |
Тяжелый | 2300 | 2200 | 2400 | 2620 | 2490 | 2620 | 3600 | 23400 | |
Весьма тяжелый | 2300 | 2020 | 2160 | 2220 | 2090 | 2220 | 3600 | 18000 | |
Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
1000 | Средний | 3950 | 3940 | 3170 | 3430 | 3150 | 3450 | 3800 | 23600 |
Тяжелый | 2300 | 2020 | 2230 | 2420 | 2250 | 2410 | 3600 | 23400 | |
Весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 2020 | 3600 | 18000 | |
Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 | |
1500 | Средний | 2580 | 2550 | 3920 | 3050 | 3990 | 3100 | 3800 | 23600 |
Тяжелый | 2300 | 2020 | 2160 | 2160 | 2020 | 2200 | 3600 | 23400 | |
Весьма тяжелый | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 3600 | 18000 | |
Непрерывный | 2300 | 2020 | 2160 | 2110 | 2000 | 1950 | 2000 | 13800 |

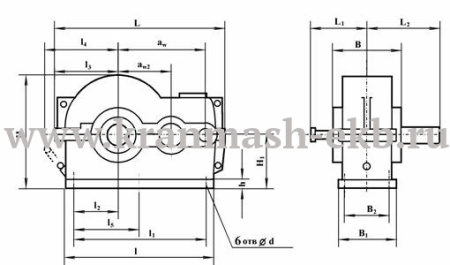

Габаритные и присоединительные размеры
Тип | аw2 | aw | L | L1 | L2 | 1 | 11 | l2 | l3 | l4 | l5 | Н | H1 | h | d | B | B1 | B2 | Массакг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Редуктор РЦД - 250 | 150 | 250 | 520 | 220 | 230 | 400 | 330 | 115 | 185 | 235 | 165 | 315 | 160 | 24 | 23 | 250 | 250 | 200 | 87 |
Редуктор РЦД - 350 | 200 | 350 | 700 | 260 | 290 | 545 | 480 | 164 | 235 | 280 | 240 | 410 | 212 | 24 | 23 | 320 | 320 | 255 | 175 |
Редуктор РЦД - 400 | 250 | 400 | 800 | 280 | 335 | 640 | 540 | 190 | 285 | 330 | 270 | 510 | 265 | 28 | 27 | 360 | 360 | 275 | 287 |
Присоединительные размеры концов входных валов
Тип | d | d1 | d3 | d4 | l | l1 | b | h | t |
---|---|---|---|---|---|---|---|---|---|
Редуктор РЦД - 250 | 30 | 27,1 | M20x1,5 | 50 | 80 | 58 | 5 | 5 | 3 |
Редуктор РЦД - 350 | 35 | 32,1 | 6 | 6 | 3,5 | ||||
Редуктор РЦД - 400 |
Присоединительные размеры в виде цилиндрического конца выходного вала
Тип | l | d | b | t |
---|---|---|---|---|
Редуктор РЦД - 250 | 82 | 45k6 | 14 | 49.5 |
Редуктор РЦД - 350 | 105 | 65m6 | 18 | 71 |
Редуктор РЦД - 400 | 130 | 85m6 | 22 | 93 |
Присоединительные размеры выходных валов в виде зубчатой муфты
Тип | m | z | b | L | L1 | k | В | d F7 | d1 f9 |
---|---|---|---|---|---|---|---|---|---|
Редуктор РЦД - 250 | 3 | 48 | 25 | 50 | 16 | 22 | 45 | 90 | 110 |
Редуктор РЦД - 350 | 56 | 55 | 125 | ||||||
Редуктор РЦД - 400 |
