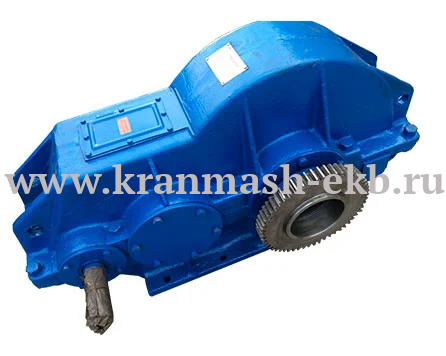

Цилиндрический редуктор 1Ц2Н 560К относится к приводам общего назначения и используется в технических механизмах, машинах и различном оборудовании для уменьшения частоты вращения. А при уменьшении данной частоты одновременно происходит увеличение вращающего момента. При его функционировании возможно вращение валов как в одну, так и в другую сторону.
Такой редуктор 1Ц2Н 560К отличается высоким КПД и может, без труда, работать в условиях повышенной нагрузки. Общая продолжительность перегрузок допускается в пределах 250 часов. При обыкновенном режиме редуктор способен работать длительное время без перерыва.

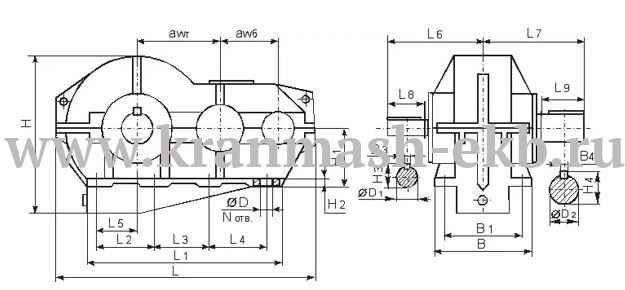

Габаритные и присоединительные размеры
| awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | N отв. | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 560 | 1820 | 1260 | 350 | 350 | 350 | 250 | 580 | 660 | 210 | 280 | 8 | 660 | 590 | 28 | 50 |
| 510 | 140 | 20 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 39 | 100m6 | 220m6 | 1130 | 400 | 50 | 106 | 231 |
| 70m6 | 74.5 |
Основные технические характеристики
| Номинальное передаточное отношение | 8, 10, 12,5, 16, 20, 31,5, 40, 50 | ||
| Продолжительность включения (ПВ, %) | 15 | 25 | 40 |
|
Номинальный крутящий момент на тихоходном валу, Н*м, min / max |
66000/84000 | 63000/74000 | |
| Номинальная передаваемая мощность, кВт, max / min | 648/440 | 618,5/204 | |
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | тихоходного, min / max | 63700/68000 | |
| быстроходного, min / max | 4500/11250 | ||
| Масса, кг, не более | 2400 |
Присоединительные размеры концов выходных валов
| i | a1 | a2 | a3 | a4 | a5 | Ø,a6 | Ø,a7 | a8 | b1 | b2 | b3 | b4 | b5 | Ø,b6 | Ø,b7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8-40 | 210 | 165 | 82,5 | 25 | 96,75 | 91,75 | 100 | 580 | 350 | 280 | 140 | 45 | 216 | 206 | 220 | 730 |
| 50 | 140 | 105 | 52,5 | 18 | 68,75 | 64,75 | 70 | 510 |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 445 | 200F8 | 290 | 504 | 90 | 60 | 20 | 12 | 40 |
