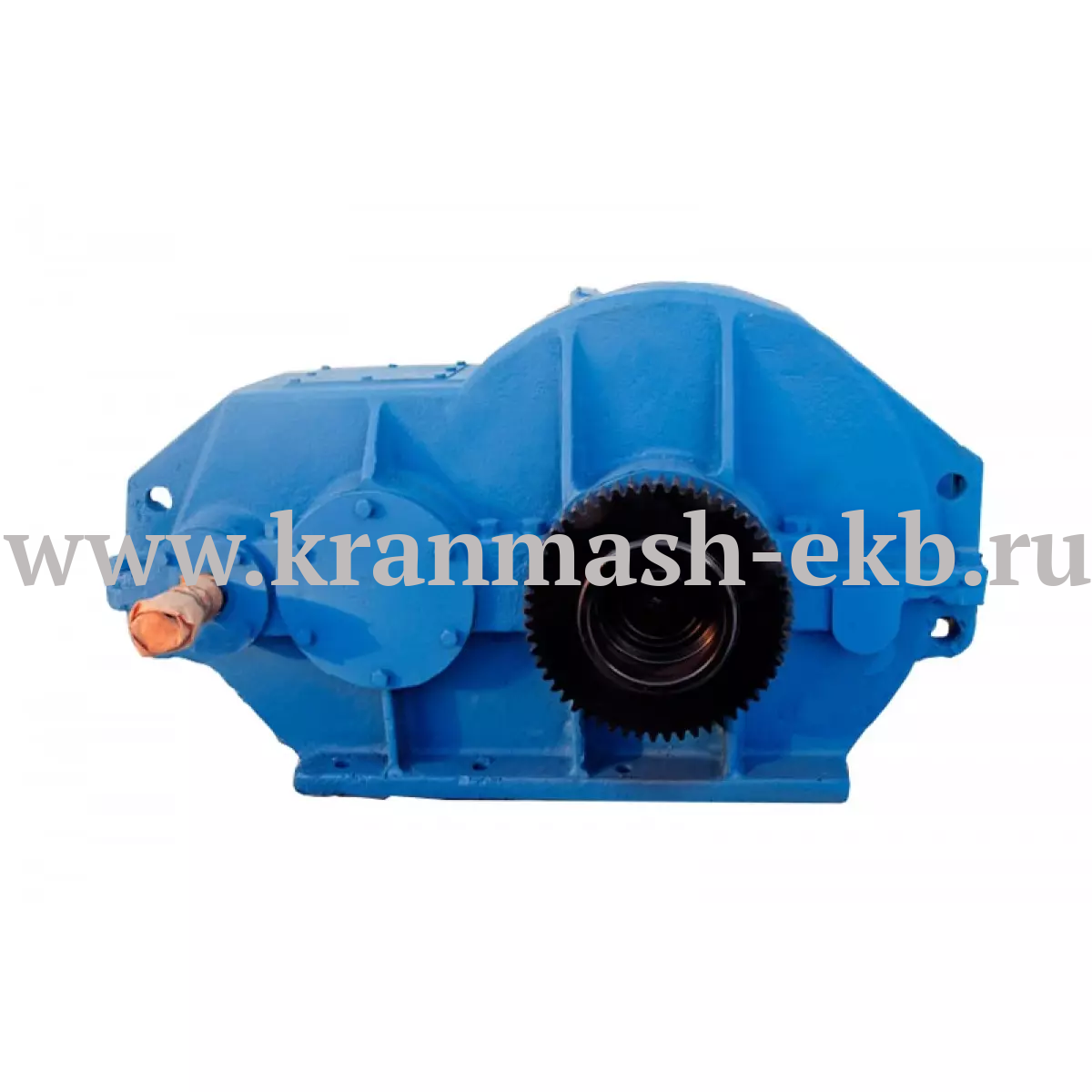

Один из самых качественных и высокотехнологических продуктов, выпускаемых челябинским ООО Завод Редуктор, - цилиндрический двухступенчатый редуктор Ц2У 400К.
Если говорить о технических характеристиках, то они следующие:
- номинальное передаточное отношение - 8, 10, 12,5, 16, 20, 31,5, 40, 50,
- продолжительность включения составляет 15, 25 и 40 процентов,
- номинальный крутящий момент на тихоходном валу: минимально 15900, 14600 и 14600 Нм, а максимально 18300, 17700, 17500 Нм.,
- номинальная передаваемая мощность: максимально 229, 220 и 222,5 кВт, а минимально 53 или 46 кВт.
- допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала тихоходного составляет 50000, а быстроходного минимум 3150, максимум 7100.
- весит редуктор Ц2У 400К не более 870кг.

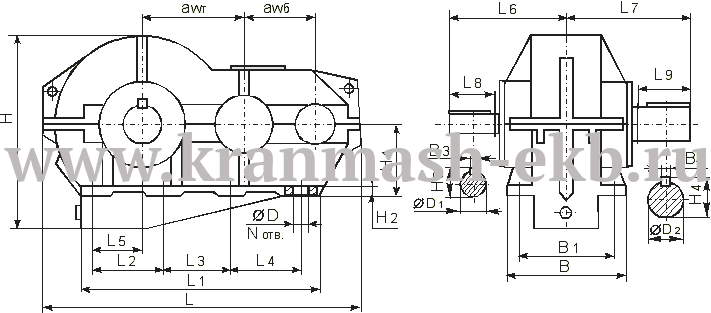

Габаритные и присоединительные размеры
| awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | N отв. | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 250 | 40 | 1270 | 830 | 215 | 215 | 215 | 155 | 380 | 500 | 140 | 250 | 8 | 420 | 360 | 18 | 36 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 26 | 60k6 | 140m6 | 800 | 320 | 35 | 64 | 148 |
Основные технические характеристики
| Номинальное передаточное отношение | 8, 10, 12,5, 16, 20, 31,5, 40, 50 | ||
| Продолжительность включения (ПВ, %) | 15 | 25 | 40 |
|
Номинальный крутящий момент на тихоходном валу, Н·,м, min / max |
15900/18300 | 14600/17700 | 14600/17500 |
| Номинальная передаваемая мощность, кВт, max / min | 229/53 | 220/46 | 222,5/46 |
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | тихоходного, min / max | 50000 /50000 | |
| быстроходного, min / max | 3150 / 7100 | ||
| Масса, кг, не более | 870 |
Присоединительные размеры выходных валов
| a1 | a2 | a3 | a4 | a5 | Ø,a6 | Ø,a7 | a8 | b1 | b2 | b3 | b4 | b5 | Ø,b6 | Ø,b7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 140 | 105 | 52,5 | 16 | 58,75 | 54,75 | 60 | 380 | 250 | 200 | 100 | 32 | 137 | 130 | 140 | 500 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | Ø,e1 | Ø,e2 | Ø,e3 | Ø,e4 |
|---|---|---|---|---|
| 240 | 140h10 | 75h9 | 55 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 275270 | 150F8 | 180 | 336 | 65 | 40 | 15 | 8 | 40 |
| 170F8 | 200 | 348 | 68 | 40 | 12 | 6 | 56 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты с паразитной шестерней
| m | z | m1 | z1 | z2 | f7 | f8 | f9 | f10 | ø,f |
|---|---|---|---|---|---|---|---|---|---|
| 8 | 40 | 4 | 69 | 69 | 245 | 15 | 276 | 50 | 248 |
| 6 | 56 |
