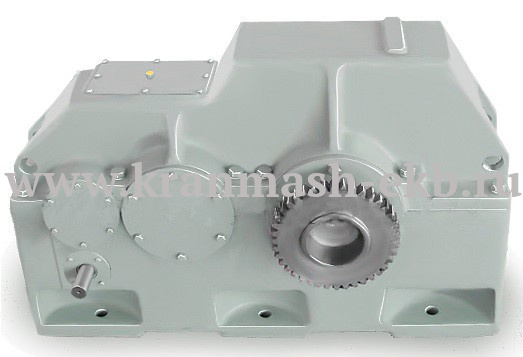

Неотъемлемой частью современной техники является редуктор. Он используется практически во всей технике. Цилиндрический Редуктор 1Ц3Н 500 используется в станках различных видах, в мешалках, экструдерах. Он обладает большой мощностью и поэтому его область использования широка. Для правильной его работы, необходим тщательный уход, а именно своевременная замена масла. В этом случае составные части не будут стираться и перегреваться, что в последствии, как правило, привод к поломкам и неисправностям разного рода. Цилиндрический Редуктор 1Ц3Н 500 надежен и поэтому пользуется большой популярностью и спросом среди крупных компаний.

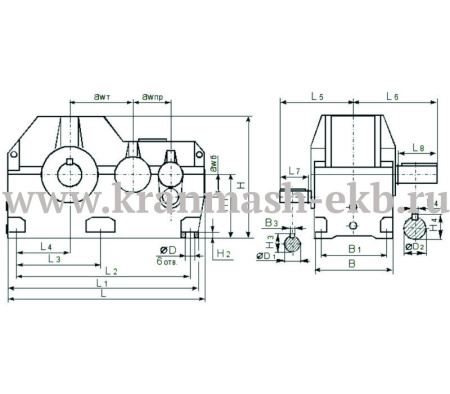

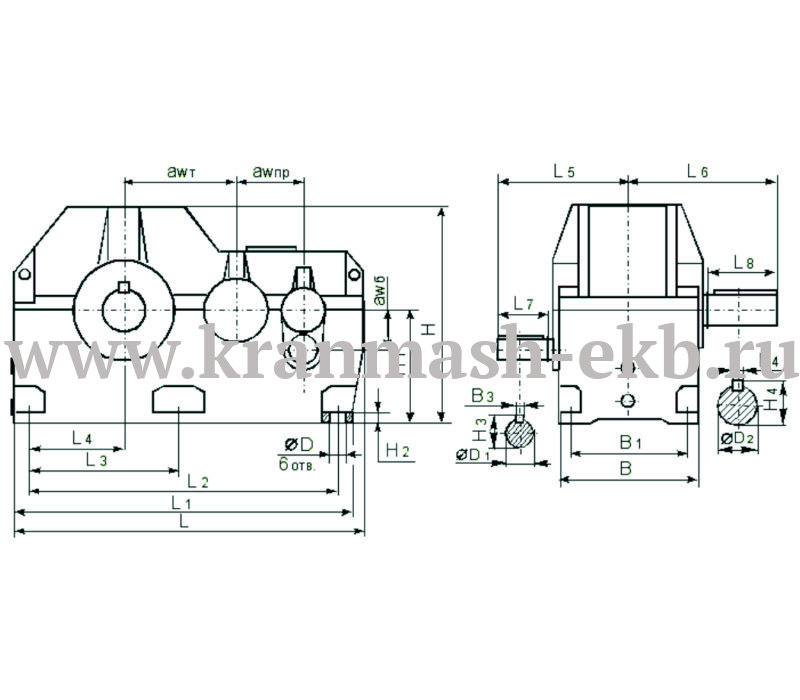

Габаритные и присоединительные размеры
| awб | awпр | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 225 | 315 | 500 | 1680 | 1630 | 1220 | 615 | 360 | 460 | 690 | 110 | 300 | 650 | 580 | 16 | 45 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 42 | 55m6 | 180m6 | 1000 | 530 | 60 | 59 | 190 |
Основные технические характеристики
| Номинальное передаточное отношение | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
|---|---|---|---|---|---|---|---|---|---|
|
Номинальный крутящий момент на тихоходном валу, Н·,м, min / max |
50000 / 56000 | ||||||||
| Номинальная передаваемая мощность, кВт, min / max | 196 / 39 | ||||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 100000 / 100000 | |||||||
| входного, min / max | 5000 / 8000 | ||||||||
| Масса, кг, не более | 2120 |
Присоединительные размеры концов выходных валов
| a1 | a2 | a3 | a4 | a5 | Ø,a6 | Ø,a7 | a8 | b1 | b2 | b3 | b4 | b5 | Ø,b6 | Ø,b7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 | 82 | 41 | 14 | 54,4 | 50,9 | 55 | 460 | 300 | 240 | 120 | 40 | 177 | 168 | 180 | 690 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | Ø,e1 | Ø,e2 | Ø,e3 | Ø,e4 |
|---|---|---|---|---|
| 360 | 190h10 | 75h8 | 55 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 470 | 160F8 | 200 | 420 | 70 | 50 | 15 | 10 | 40 |
