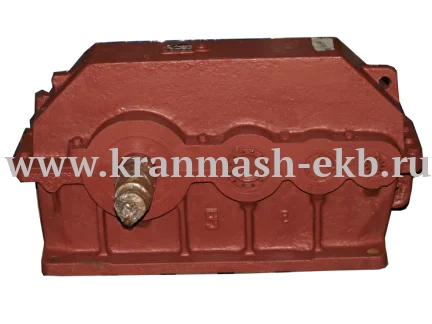

Редуктор Ц3У 400Н горизонтальный, трёхступенчатый относится к особенным механизмам, которые являются незаменимыми для транспортных средств, так как позволяют увеличивать крутящий момент и при этом уменьшают частоту вращения. Применяются они во всех транспортных средствах, машинах различных модификаций. Редуктор Ц3У 400Н может использоваться как при переменной, так и при постоянной, то есть оптимальной, нагрузке, как одного направления, так и реверсивно. Он незаменим при длительной работе машин и механизмов с незначительными перерывами, при вращении валов в различные стороны, причём частота вращения не должна быть больше 1800 об/мин.

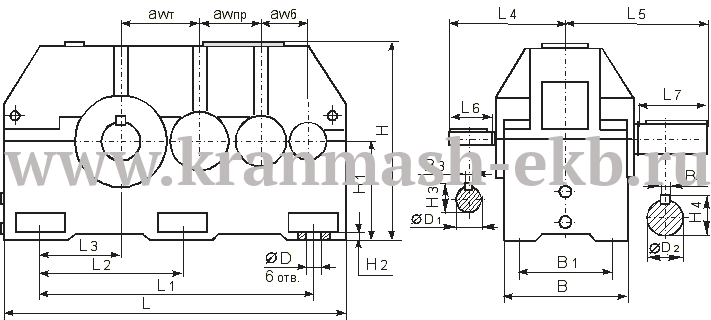

Габаритные и присоединительные размеры
| awб | awпр | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160 | 250 | 400 | 1410 | 1070 | 535 | 280 | 340 | 500 | 110 | 250 | 420 | 330 | 12 | 36 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 35 | 40k6 | 140m6 | 835 | 425 | 35 | 43 | 148 |
Основные технические характеристики
| Номинальное передаточное отношение | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
|---|---|---|---|---|---|---|---|---|---|
|
Номинальный крутящий момент на тихоходном валу, Н·,м, min / max |
15200 / 17000 | ||||||||
| Номинальная передаваемая мощность, кВт, min / max | 52 / 12 | ||||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 31500 / 31500 | |||||||
| входного, min / max | 2500 / 2500 | ||||||||
| Масса, кг, не более | 960 |
Присоединительные размеры концов выходных валов
| a1 | a2 | a3 | a4 | a5 | Ø,a6 | Ø,a7 | a8 | b1 | b2 | b3 | b4 | b5 | Ø,b6 | Ø,b7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 | 82 | 41 | 10 | 38,9 | 35,9 | 40 | 340 | 250 | 200 | 100 | 32 | 137 | 130 | 140 | 500 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | Ø,e1 | Ø,e2 | Ø,e3 | Ø,e4 |
|---|---|---|---|---|
| 240 | 140h10 | 75h8 | 55 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 335 | 150F7 | 180 | 336 | 65 | 40 | 15 | 8 | 40 |
