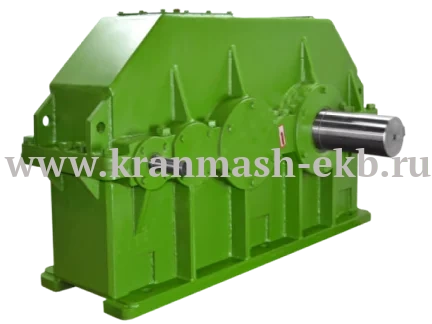

В приводах машин и механизмов в различных отраслях народного хозяйства используется узкий трехступенчатый редуктор 1Ц3У 355 для того, чтобы изменить частоту вращения и крутящий момент. Редуктор 1Ц3У 355 подходит для машин и механизмов, которые предполагают длительный режим работы (до 24 часов с небольшими перерывами). Также он используется при переменных нагрузках с не значительными остановками при работе в неагрессивных средах. При использовании редуктора в реверсном режиме работы крутящий момент уменьшают на 30% в целях техники безопасности. Они применяются на промышленных предприятиях и для частного использования.

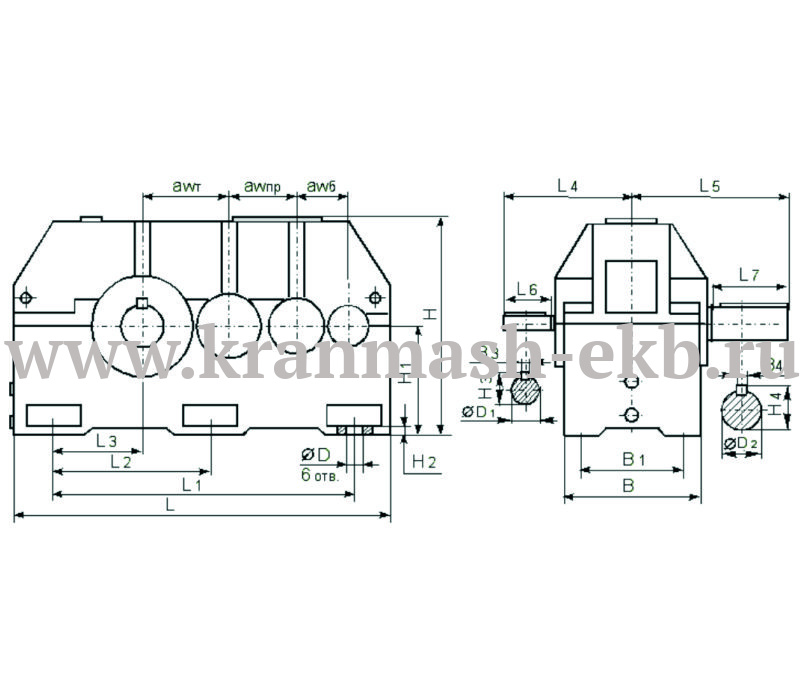

Габаритные и присоединительные размеры
| awб | awпр | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 140 | 225 | 355 | 1255 | 950 | 475 | 250 | 290 | 440 | 80 | 210 | 355 | 280 | 10 | 32 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 28 | 35k6 | 125m6 | 740 | 375 | 35 | 38 | 132 |
Основные технические характеристики
| Номинальное передаточное отношение | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
|---|---|---|---|---|---|---|---|---|---|
|
Номинальный крутящий момент на тихоходном валу, Н·,м, min / max |
12000 / 15000 | ||||||||
| Номинальная передаваемая мощность, кВт, min / max | 60 / 12 | ||||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 40000 / 40000 | |||||||
| входного, min / max | 1100 / 2000 | ||||||||
| Масса, кг, не более | 750 |
Присоединительные размеры концов выходных валов
| a1 | a2 | a3 | a4 | a5 | Ø,a6 | Ø,a7 | a8 | b1 | b2 | b3 | b4 | b5 | Ø,b6 | Ø,b7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 58 | 29 | 6 | 34,6 | 32,1 | 35 | 290 | 210 | 165 | 82,5 | 28 | 122,75 | 116,75 | 125 | 440 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | Ø,e1 | Ø,e2 | Ø,e3 | Ø,e4 |
|---|---|---|---|---|
| 235 | 130h10 | 75h9 | 55 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 310 | 110F8 | 130 | 252 | 60 | 30 | 10 | 6 | 40 |
| 322 | 170F8 | 200 | 348 | 68 | 40 | 12 | 6 | 56 |
