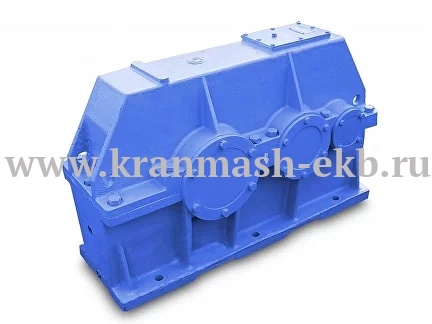

Редуктор 1Ц2Н 450 представляет собой устройство, работа которого основана на принципе действия цилиндрической зубчатой передачи. Применяется оно как правило в случаях, когда на конечный механизм требуется передать наибольшую возможную мощность. Особенность конструкции, делает редуктор 1Ц2Н 450не только износоустойчивым, но и малошумным приспособлением. Его прочный корпус позволяет избежать вредоносного действия осевых сил, что вносит дополнительный вклад в длительность эксплуатации системы шестерёнок. Подробнее ознакомиться с техническими характеристиками редуктора Ц2Н 450 можно чуть ниже.

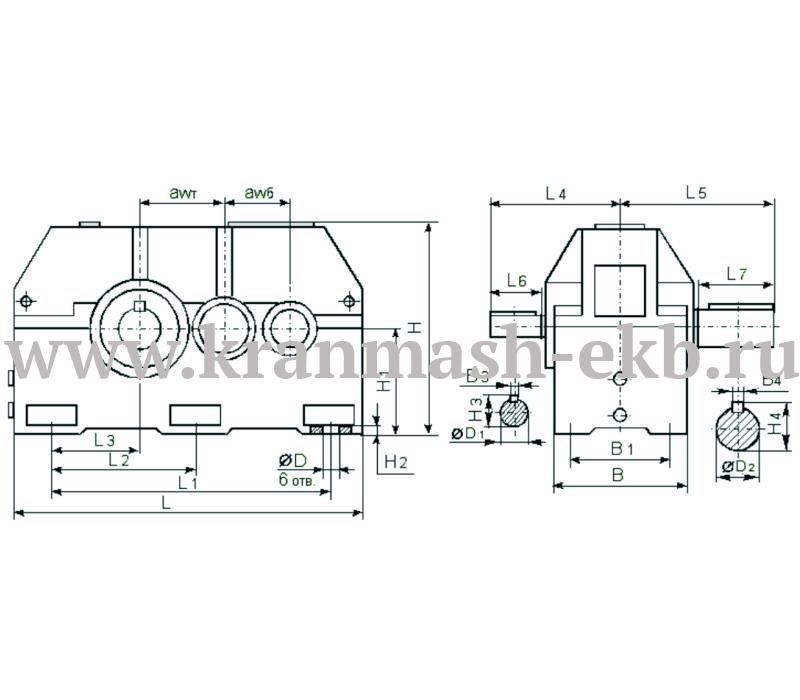

Габаритные и присоединительные размеры
| awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 280 | 450 | 1470 | - | 1060 | 530 | 260 | 500 | 650 | 170 | 300 | 590 | 515 | 22 | 40 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 35 | 80m6 | 160m6 | 870 | 475 | 50 | 85 | 169 |
Основные технические характеристики
| Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|
|
Номинальный крутящий момент на тихоходном валу, Нм, min / max |
35500/35500 | ||||||||
| Номинальная передаваемая мощность, кВт, max / min | 697/112 | ||||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | тихоходного, min / max | 71000/71000 | |||||||
| быстроходного, min / max | 6300/10000 | ||||||||
| Масса, кг, не более | 1530 |
Присоединительные размеры концов выходных валов
| a1 | a2 | a3 | a4 | a5 | Ø,a6 | Ø,a7 | a8 | b1 | b2 | b3 | b4 | b5 | Ø,b6 | Ø,b7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 170 | 130 | 65 | 20 | 78 | 73.5 | 80 | 500 | 300 | 240 | 120 | 36 | 156 | 148 | 160 | 650 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | Ø,e1 | Ø,e2 | Ø,e3 | Ø,e4 |
|---|---|---|---|---|
| 330 | 180h10 | 75h9 | 55 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 440 | 160F8 | 200 | 420 | 70 | 50 | 15 | 10 | 40 |
