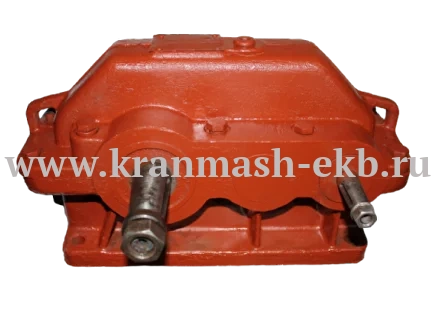

Редуктор Ц2У 315Н весит не более 510 кг. Номинальное передаточное число варьируется от 8 до 50. Наименьший номинальный крутящийся момент на тихоходном валу составляет 7500 Нм, максимальный - 8700 Нм. Минимальная номинальная передаточная мощность редуктора составляет 22 кВт, максимальная 150 кВт.
Редуктор Ц2У 315Н обладает допустимой радиальной консольной нагрузкой, приложенной в средней посадочной части выходного вала 22400 Н, а допускаемая минимальная радиальная консольная нагрузка в середине посадочной части входного вала составляет 2000 Н, причем максимально допустимая радиальная консольная нагрузка составляет 4000 Н.

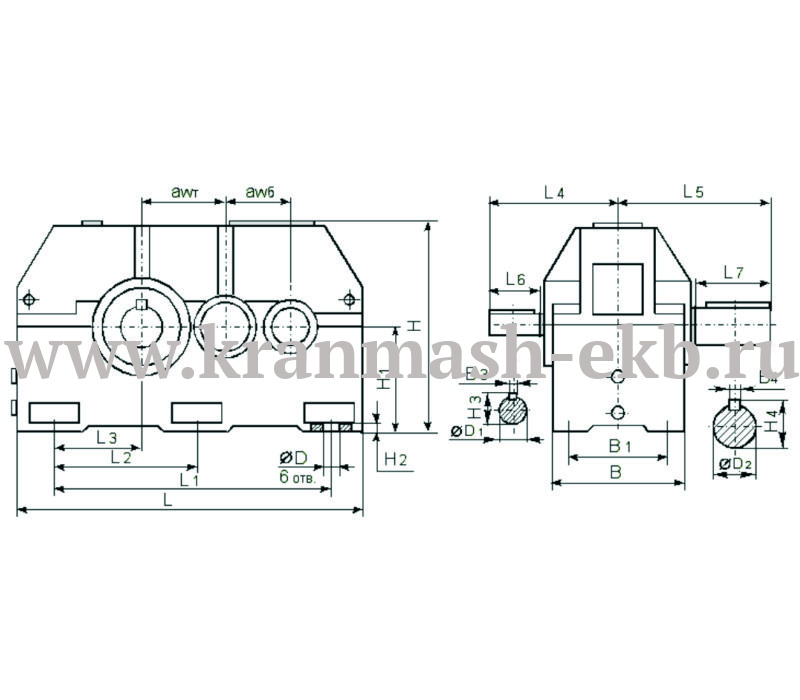

Габаритные и присоединительные размеры
| awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 315 | 1040 | 740 | 370 | 215 | 300 | 420 | 110 | 210 | 340 | 260 | 14 | 28 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 28 | 50 k6 | 110 m6 | 685 | 335 | 35 | 53.5 | 116 |
Основные технические характеристики
| Номинальное передаточное отношение | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|
|
Номинальный крутящий момент на тихоходном валу, Н·,м, min / max |
7500 / 8700 | ||||||||
| Номинальная передаваемая мощность, кВт, min / max | 157 / 23.5 | ||||||||
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 22400 / 22400 | |||||||
| входного, min / max | 2000 / 4000 | ||||||||
| Масса, кг, не более | 510 |
Присоединительные размеры выходных валов
| a1 | a2 | a3 | a4 | a5 | Ø,a6 | Ø,a7 | a8 | b1 | b2 | b3 | b4 | b5 | Ø,b6 | Ø,b7 | b8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 | 82 | 41 | 12 | 48,9 | 45,9 | 50 | 300 | 210 | 165 | 82,5 | 25 | 106,75 | 101,75 | 110 | 420 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | Ø,e1 | Ø,e2 | Ø,e3 | Ø,e4 |
|---|---|---|---|---|
| 200 | 110h10 | 75h8 | 55 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 275 | 110F8 | 130 | 252 | 60 | 30 | 10 | 6 | 40 |
| 270 | 120F8 | 162 | 232 | 50 | 35 | 15 | 4 | 56 |
