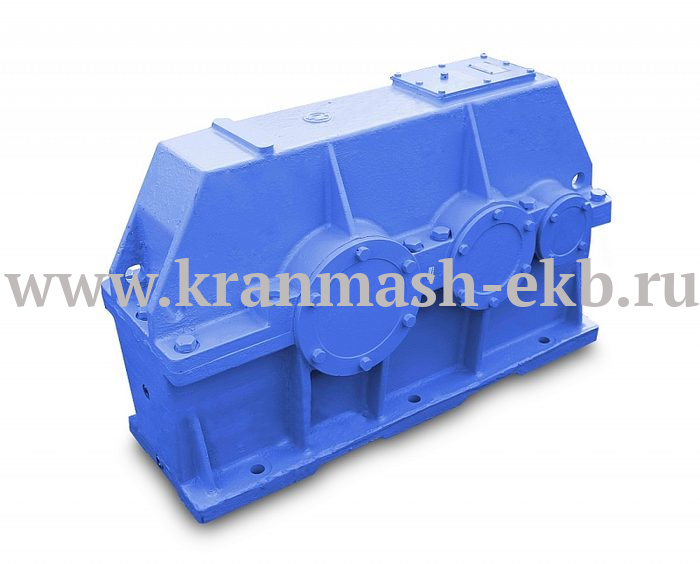

Цилиндрический редуктор Ц2Н 630 относится к двухступенчатым горизонтальным редукторам с зацеплением Новикова, основным предназначением которых является изменение крутящего момента в машинах и механизмах.
Редуктор Ц2Н 630 обладает довольно большой нагрузочной способностью и способен работать не только в одном направлении, но и в реверсивном режиме. Абсолютная надежность в эксплуатации и повышенная степень передаваемой мощности являются отличительными особенностями данного редуктора. Использование редуктора ЦДН 630 возможно при любых климатических условиях в различных регионах нашей страны.

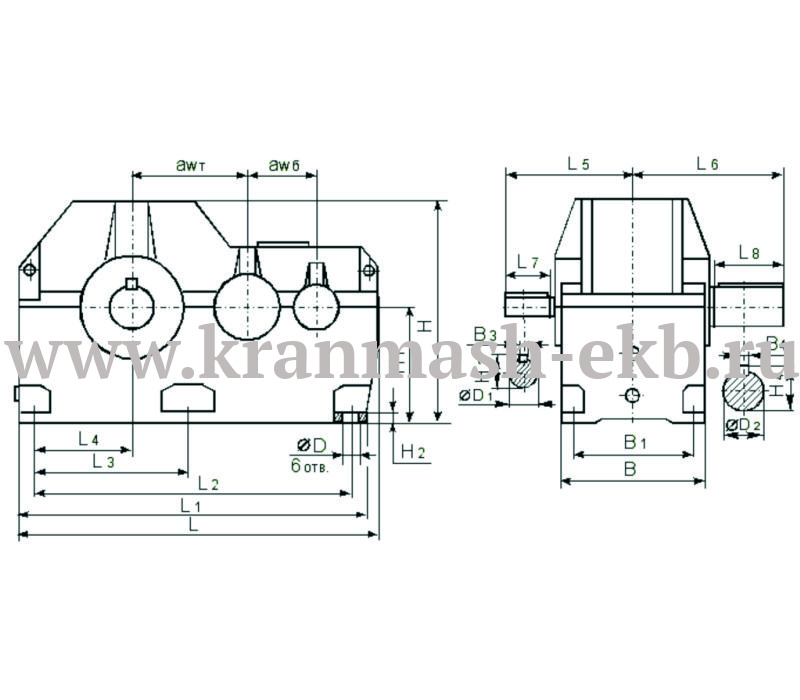

Габаритные и присоединительные размеры
| awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | B3 | B4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 630 | 1995 | 1920 | 1770 | 970 | 575 | 610 | 760 | 210 | 360 | 650 | 540 | 28 | 50 |
| 570 | 170 | 22 |
| Ø,D | Ø,D1 | Ø,D2 | H | H1 | H2 | H3 | H4 |
|---|---|---|---|---|---|---|---|
| 52 | 110m6 | 220m6 | 1225 | 630 | 60 | 116 | 231 |
| 80m6 | 85 |
Основные технические характеристики
| Номинальное передаточное отношение | 8, 9,10, 11,2, 12,5, 14, 16, 18, 20, 22,4, 25, 31,5, 40, 45, 50 | |
|
Номинальный крутящий момент на тихоходном валу, Нм, min / max |
71000/75000 | |
| Номинальная передаваемая мощность, кВт, max / min | 697/223 | |
| Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 66500/68500 |
| входного, min / max | 4800/10000 | |
| Масса, кг, не более | 3690 |
Присоединительные размеры тихоходного вала для присоединения командоаппарата
| e | Ø,e1 | Ø,e2 | Ø,e3 | Ø,e4 |
|---|---|---|---|---|
| 400 | 100h10 | 75h9 | 55 | M8-7H |
Присоединительные размеры тихоходного вала в виде части зубчатой муфты
| f | Ø,f1 | Ø,f2 | Ø,f3 | f4 | f5 | f6 | m | z |
|---|---|---|---|---|---|---|---|---|
| 508 | 20F8 | 290 | 504 | 90 | 60 | 20 | 12 | 40 |
