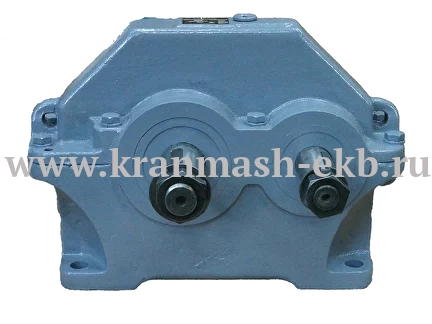

Механический редуктор 1ЦУ 160 цилиндрическая одноступенчатая модель. Этот редуктор предназначен для увеличения крутящего момента вала и уменьшения количества его вращений. Редуктор 1ЦУ 160 отличается высоким уровнем работоспособности в самых разных условиях и климатических периодах. Работа в беспрерывном режиме до 24 часов в сутки, с чередованием работы и отдыха, вращение вала редуктора в перед и назад, реверсивная нагрузка - это условия работы, которые редуктор осуществляет без проблем. При этом выходное количество оборотов в минуту не превышает 1800.Отличное качество металла и сборки редуктора нам гарантирует производитель.
Основные технические характеристики
|
Наименование технических характеристик |
Типоразмер редуктора |
||||
|---|---|---|---|---|---|
|
1ЦУ-100 |
1ЦУ-160 |
1ЦУ-200 |
1ЦУ-250 |
||
|
Передаточные числа |
2, 2,5, 3, 15, 4, 5, 6,3 |
||||
|
Допускаемая радиальная консольная нагрузка, Н |
на быстроходном валу |
630 |
1250 |
2800 |
4000 |
|
на тихоходном валу |
2240 |
4500 |
6300 |
9000 |
|
|
Номинальный крутящий момент на тихоходном валу, Н.м |
315 |
1250 |
2500 |
5000 |
|
|
КПД |
0,98 |
||||
|
Масса, кг |
27 |
78 |
135 |
250 |

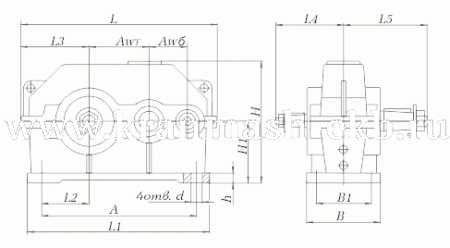

Габаритные и присоединительные размеры
|
Типоразмер редуктора |
Aw |
A |
A1 |
B |
B1 |
H |
H1 |
h |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
d |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Редуктор 1ЦУ-100 |
100 |
224 |
95 |
140 |
132 |
224 |
112 |
22 |
315 |
256 |
85 |
132 |
136 |
155 |
15 |
|
Редуктор 1ЦУ-160 |
160 |
355 |
125 |
185 |
175 |
335 |
170 |
28 |
475 |
405 |
136 |
195 |
218 |
218 |
24 |
|
Редуктор 1ЦУ-200 |
200 |
437 |
165 |
212 |
200 |
425 |
212 |
36 |
670 |
580 |
165 |
236 |
230 |
265 |
24 |
|
Редуктор 1ЦУ-250 |
250 |
545 |
185 |
265 |
250 |
530 |
265 |
40 |
710 |
615 |
212 |
290 |
280 |
315 |
28 |
Присоедительные размеры выходных валов
|
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
d |
d1 |
l |
l1 |
b |
t |
d |
d1 |
l |
l1 |
b |
t |
|
|
Редуктор 1ЦУ-100 |
25 |
М16х1,5 |
60 |
42 |
5 |
13,45 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
|
Редуктор 1ЦУ-160 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
|
Редуктор 1ЦУ-200 |
55 |
М36х3,0 |
110 |
82 |
14 |
28,95 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
|
Редуктор 1ЦУ-250 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |
Присоединительные размеры цилиндрических валов
|
Типоразмер редуктора
|
входной
|
выходной
|
||||||
|---|---|---|---|---|---|---|---|---|
|
d4
|
l4
|
b2
|
t2
|
d5
|
l5
|
b3
|
t3
|
|
|
Редуктор 1ЦУ-100
|
22
|
42
|
6
|
24,5
|
30
|
58
|
6
|
32
|
|
Редуктор 1ЦУ-160
|
40
|
82
|
12
|
43
|
50
|
82
|
14
|
53,5
|
|
Редуктор 1ЦУ-200
|
50
|
82
|
14
|
53,5
|
65
|
105
|
18
|
71
|
|
Редуктор 1ЦУ-250
|
65
|
105
|
18
|
71
|
85
|
130
|
22
|
90
|
