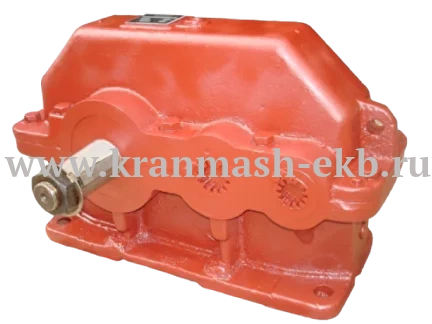

Редуктор Ц2-300 цилиндрический горизонтальный двухступенчатый специальный редуктор с широким спектром применения в различных машинах в диапазоне передаточных чисел от 8 до 50 в повторно-кратковременных режимах нагружения.
Технические данные редуктора Ц2-300:
Передаточное отношение 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50
Частота вращения входного вала, мин-1 от 1500 до 600
Номинальный крутящий момент на выходном валу, Нм 950...1180
Редуктор работает с постоянной и переменной нагрузкой как в одном направлении, так и в реверсе (вращение валов в любую сторону). Все характеристики соответствуют ГОСТ 15150.
Основные технические характеристики
Наименование технических характеристик | Типоразмер редуктора | |||||||
|---|---|---|---|---|---|---|---|---|
Ц2-250 | Ц2-300 | Ц2-350 | Ц2-400 | Ц2-500 | Ц2-650 | Ц2-750 | Ц2-1000 | |
Передаточные числа | 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50 | |||||||
Допускаемая радиальная консольная | 6300 | 8000 | 10000 | 10000 | 14000 | 20000 | 32000 | 80000 |
Номинальный крутящий момент | 825 | 1180 | 1750 | 3350 | 5450 | 14500 | 23000 | 54000 |
КПД | 0,96 | |||||||
Масса, кг | 87 | 138 | 210 | 315 | 500 | 1100 | 1650 | 3700 |

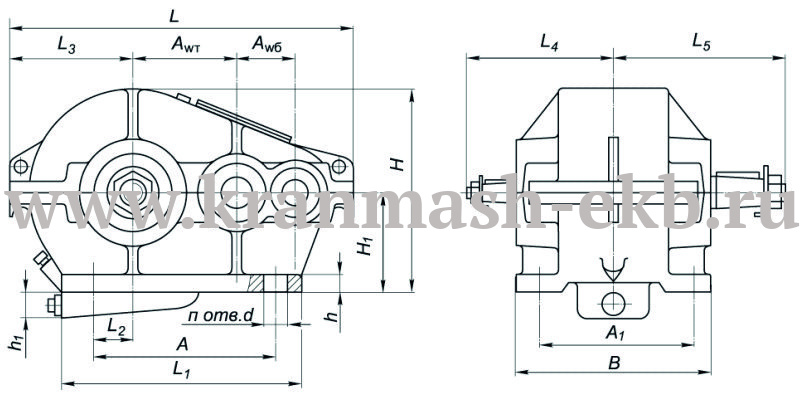

Габаритные и присоединительные размеры
Типоразмер редуктора | Aw т | Aw б | A | A1 | B | H | H1 | h | h1 | L | L1 | L2 | L3 | L4 | L5 | d | п |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Редуктор Ц2-250 | 150 | 100 | 285 | 210 | 260 | 310 | 160 | 18 | - | 515 | 400 | 75 | 183 | 220 | 280 | 22 | 4 |
Редуктор Ц2-300 | 175 | 125 | 350 | 250 | 300 | 362 | 190 | 22 | - | 620 | 475 | 90 | 215 | 255 | 300 | 26 | 4 |
Редуктор Ц2-350 | 200 | 150 | 400 | 280 | 330 | 410 | 212 | 25 | - | 700 | 550 | 100 | 238 | 300 | 345 | 26 | 6 |
Редуктор Ц2-400 | 250 | 150 | 500 | 320 | 380 | 505 | 265 | 27 | - | 805 | 640 | 150 | 286 | 325 | 375 | 33 | 6 |
Редуктор Ц2-500 | 300 | 200 | 640 | 360 | 440 | 598 | 315 | 30 | - | 985 | 785 | 190 | 340 | 390 | 445 | 39 | 6 |
Редуктор Ц2-650 | 400 | 250 | 780 | 470 | 560 | 695 | 315 | 36 | 95 | 1270 | 910 | 190 | 443 | 480 | 550 | 39 | 8 |
Редуктор Ц2-750 | 450 | 300 | 900 | 560 | 650 | 783 | 355 | 40 | 100 | 1455 | 1040 | 225 | 494 | 570 | 645 | 46 | 8 |
Редуктор Ц2-1000 | 600 | 400 | 1200 | 760 | 860 | 1018 | 450 | 45 | 155 | 1905 | 1400 | 300 | 645 | 740 | 805 | 52 | 8 |
Присоединительные размеры конических выходных валов
Типоразмер редуктора | быстроходный вал | тихоходный вал |
| ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | d1 | d2 | l | l1 | b | t | d | d1 | l | l1 | b | t | |
Редуктор Ц2-250 | 30 | М20х1,5 | 42 | 80 | 58 | 5 | 15,55 | 65 | М42х3,0 | 140 | 105 | 16 | 33,88 |
Редуктор Ц2-300 | 35 | М20х1,5 | 42 | 80 | 58 | 6 | 18,55 | 75 | М48х3,0 | 140 | 105 | 18 | 38,88 |
Редуктор Ц2-350 | 40 | М24х2,0 | 50 | 110 | 82 | 10 | 20,9 | 85 | М56х4,0 | 170 | 130 | 20 | 43,75 |
Редуктор Ц2-400 | 50 | М36х3,0 | 70 | 110 | 82 | 12 | 25,95 | 95 | М64х4,0 | 170 | 130 | 22 | 48,75 |
Редуктор Ц2-500 | 60 | М42х3,0 | 80 | 140 | 105 | 16 | 31,38 | 110 | М80х4,0 | 210 | 165 | 25 | 55,88 |
Редуктор Ц2-650 | 70 | М48х3,0 | 90 | 140 | 105 | 18 | 36,38 | 140 | М100х4,0 | 250 | 200 | 32 | 72 |
Редуктор Ц2-750 | 80 | М56х4,0 | 105 | 170 | 130 | 20 | 41,25 | 170 | М125х4,0 | 300 | 240 | 40 | 88 |
Редуктор Ц2-1000 | 100 | М72х4,0 | 125 | 210 | 165 | 25 | 50,88 | 220 | М140х4,0 | 350 | 280 | 50 | 114 |
Присоединительные размеры цилиндрических выходных валов
Типоразмер редуктора | тихоходный вал | ||||||||
|---|---|---|---|---|---|---|---|---|---|
d | d1 | d2 | l | l1 | b | t | п | L | |
Редуктор Ц2-250 | 65r6 | 32 | М10 | 105 | 20 | 18 | 71 | 2 | 255 |
Редуктор Ц2-300 | 75r6 | 50 | М12 | 105 | 22 | 20 | 82 | 2 | 280 |
Редуктор Ц2-350 | 85r6 | 50 | М12 | 130 | 22 | 22 | 93 | 2 | 320 |
Редуктор Ц2-400 | 95r6 | 50 | М12 | 130 | 22 | 25 | 104 | 2 | 350 |
Редуктор Ц2-500 | 110s6 | 80 | М12 | 165 | 22 | 28 | 120 | 3 | 410 |
Редуктор Ц2-650 | 140s6 | 80 | М12 | 200 | 22 | 36 | 152 | 3 | 510 |
Редуктор Ц2-750 | 170s6 | 105 | М16 | 240 | 26 | 40 | 184 | 3 | 595 |
Редуктор Ц2-1000 | 220s6 | 140 | М20 | 280 | 32 | 50 | 237 | 3 | 745 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты
Типоразмер редуктора | b | d | d1 | d2 | L | l | l1 | Зацепление | |
|---|---|---|---|---|---|---|---|---|---|
m | z | ||||||||
Редуктор Ц2-250 | 20 | 147 | 72F8 | 95 | 198 | 8 | 38 | 3,5 | 40 |
Редуктор Ц2-300 | 25 | 210 | 80F8 | 105 | 227 | 9,5 | 50 | 5 | 40 |
Редуктор Ц2-350 | 30 | 252 | 110F8 | 140 | 255 | 10 | 60 | 6 | 40 |
Редуктор Ц2-400 | 30 | 252 | 110F8 | 140 | 280 | 10 | 60 | 6 | 40 |
Редуктор Ц2-500 | 40 | 336 | 150F8 | 215 | 330 | 15 | 65 | 8 | 40 |
Редуктор Ц2-650 | 50 | 420 | 160F8 | 230 | 410 | 15 | 70 | 10 | 40 |
Редуктор Ц2-750 | 60 | 504 | 200F8 | 290 | 480 | 20 | 90 | 12 | 40 |
Редуктор Ц2-1000 | 80 | 672 | 320F8 | 445 | 645 | 25 | 130 | 16 | 40 |
Присоединительные размеры тихоходного полого вала редуктора Ц2-400П
Наличие на складе: 3 шт.
Информация актуальна на 19/08/2022
ООО «КранМаш» занимается продажей грузоподъемного оборудования высокого качества, для различных отраслей промышленности.
Своим клиентам мы предлагаем — широкий ассортимент грузоподъемного оборудования – лебедки электрические, тельферы, траверсы, захваты- для производстенных компаний, Ж/Д, и других огранизаций. Так же есть решения нестандартного грузоподъемного оборудования.
Подробную информацию для заказа Редуктор Ц2 350 можете узнать по телефону или пишите на почту info@kranmash-ekb.ru
Гарантия на Редуктор Ц2 350 - 6 мес.
