Основные технические характеристики
| Передаточное число номинальное | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | ||||
| Номинальный крутящий момент на вых .в алу , Н·,м | 918 | 1107 | 1370 | 1883 | 2271 | 1842 | 2347 | 1727 | 2189 | 1502 | 1861 | 1778 |
| Максимальная мощность электродвигателя при 1500 об / мин , кВт. | 18,0 | 18,0 | 18,0 | 18,0 | 18,0 | 15,0 | 15,0 | 11,0 | 11,0 | 7,5 | 7,5 | 7,5 |
| КПД, % | 87 | 87 | 87 | 87 | 87 | 86 | 86 | 85 | 85 | 84 | 84 | 82 |
| Допускаемая радиальная нагрузка, Н вых. вал | 12500 | |||||||||||
| Корригированный уровень зв .м ощности , ДБА | 102 | 102 | 102 | 102 | 102 | 102 | 96 | |||||
| Масса, кг не более | 295 | 295 | 295 | 295 | 295 | 285 | 285 | 247 | 247 | 234 | 234 | 245 |
| Электродвигатель | 5А 160М4 | 5А 160М4 | 5А 160М4 | 5А 160М4 | 5А 160М4 | 5А 160S4 | 5А 160S4 | АИР 132М4 | АИР 132М4 | АИР 132S4 | АИР 132S4 | АИР 132М6 |

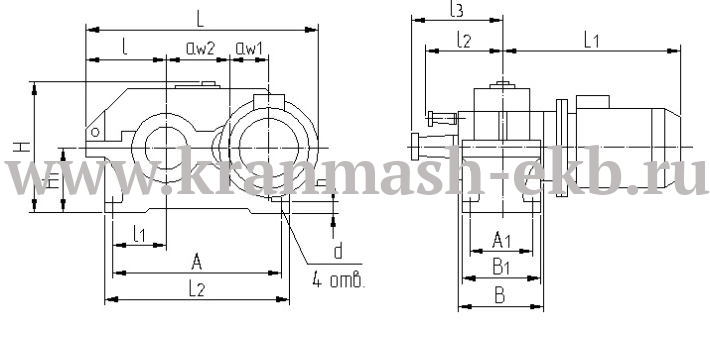

Габаритные и присоединительные размеры
| Тип | Передаточные числа | aw1 | aw2 | L | L1 | H | H1 | L2 | l | l1 | l2 | l3 | A | A1 | d | B | B1 | h |
| не более | ||||||||||||||||||
| 1МЦ2У-200 | 8, 10, 12,5, 16, 20, 25 | 125 | 200 | 743 | 758 | 425 | 212 | 580 | 243 | 165 | 212 | 280 | 515 | 165 | 24 | 243 | 230 | 30 |
| 31,5, 40 | 743 | 610 |
Присоедительные размеры выходных конических валов
|
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
|
Редуктор 1МЦ2У-200 |
30 |
М20х1,5 |
80 |
58 |
5 |
15,55 |
70 |
М48х3,0 |
140 |
105 |
18 |
36,38 |
Присоединительные размеры выходных цилиндрических валов
|
Типоразмер редуктора |
быстроходный вал |
тихоходный вал |
||||||
|---|---|---|---|---|---|---|---|---|
|
d |
l |
b |
t |
d |
l |
b |
t |
|
|
Редуктор 1МЦ2У-200 |
25k6 |
58 |
8 |
28 |
65m6 |
105 |
18 |
69 |
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты
|
Типоразмер редуктора |
b |
d |
d 1 |
d 2 |
d 3 |
L |
l |
l 1 |
Зацепление |
|
|---|---|---|---|---|---|---|---|---|---|---|
|
m |
z |
|||||||||
|
Редуктор 1МЦ2У-200 |
25 |
210 |
100 |
80F8 |
105 |
192 |
10 |
50 |
5 |
40 |
