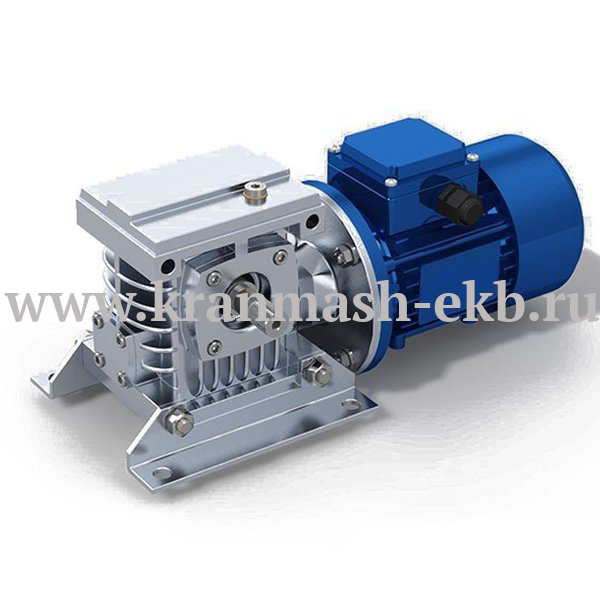

Мотор-редуктор МЧ-100 представляет собой качественный червячный одноступенчатый мотор-редуктор ООО КранМаш. Габаритные и присоединительные размеры с электродвигателем АИР-90, габаритные и присоединительные размеры с электродвигателем АИР-112, присоединительные размеры тихоходного вала, а также стоимость устройства представлены на сайте предприятия.
Давайте посмотрим на технические характеристики мотора-редуктора МЧ-100:
- передаточное номинальное число составляет: 8, 10, 12,5, 16, 420, 25, 31,5, 40, 50, 63 и 8,
- номинальный крутящий момент на выходном валу составляет: 540, 525, 540, 540 , 525, 525, 577, 540, 540, 440 и 420 Нм.,
- максимальная мощность электродвигателя при 1500 об / мин. составляет: 11,0, 8,7, 7,2, 5,8, 4,6, 3,7, 3,5, 2,7, 2,2, 1,6 и 1,2 кВт.,
- КПД составляет: 92, 91, 90, 88, 86, 85, 79, 75, 74, 66 и 65%,
- допускаемая радиальная нагрузка на входном валу составляет 600 Н., а на выходном - 6000 Н.,
- корригированный уровень зв. мощности - 89 ДБА,
- электродвигатель - АИР 80, АИР 90, АИР 100, АИР 112,
- номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40%,
- весит мотор-редуктор МЧ-100 не более 58 кг.
Основные технические характеристики
| Передаточное число номинальное | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 |
| Номинальный крутящий момент на вых .в алу , Н·,м | 540 | 525 | 540 | 540 | 525 | 525 | 577 | 540 | 540 | 440 | 420 |
| Максимальная мощность электродвигателя при 1500 об / мин , кВт. | 11,0 | 8,7 | 7,2 | 5,8 | 4,6 | 3,7 | 3,5 | 2,7 | 2,2 | 1,6 | 1,2 |
| КПД, % | 92 | 91 | 90 | 88 | 86 | 85 | 79 | 75 | 74 | 66 | 65 |
| Допускаемая радиальная нагрузка, Н | вх .в ал | 600 | |||||||||
| вых .в ал | 6000 | ||||||||||
| Корригированный уровень зв .м ощности , ДБА | 89 | ||||||||||
| Масса, кг не более | 58 | ||||||||||
| Электродвигатель | АИР 80, АИР 90, АИР 100, АИР 112 | ||||||||||
| Номинальный крутящий момент на выходном валу дан при повторно-кратковременном режиме при ПВ 40% |

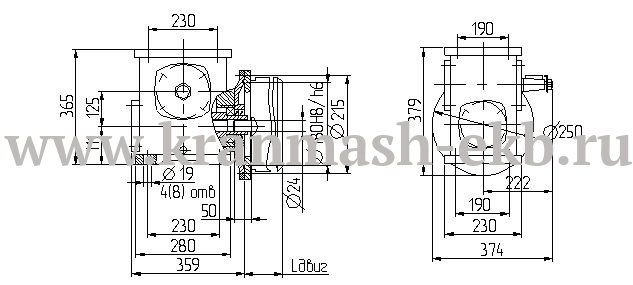

Габаритные и присоединительные размеры с электродвигателем АИР-90
Габаритные и присоединительные размеры с электродвигателем АИР-112
Присоединительные размеры тихоходного вала
