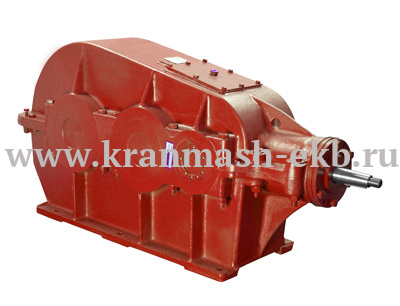

Редуктор КЦ1 200 это коническо-цилиндрический редуктор высочайшего качества от ООО Завод Редуктор. Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Что же до основных технические характеристики редуктора КЦ1 200, то они следующие:
- передаточные числа характерны для всех редукторов данной группы и составляют: 6,3, 10, 14, 20 и 28,
- допускаемая консольная нагрузка на тихоходном валу составляет 5100 Н.м,
- номинальный крутящий момент на выходном валу составляет 520 Н.м.,
- КПД такой же, как и всех редукторов данной группы - 0,94,
- весит редуктор КЦ1 200 не более 185 кг.
Основные технические характеристики
|
Наименование технических характеристик |
Типоразмер редуктора |
||||
|---|---|---|---|---|---|
|
Редуктор |
Редуктор |
Редуктор |
Редуктор |
Редуктор |
|
|
Передаточные числа |
6,3, 10, 14, 20, 28 |
||||
|
Допускаемая консольная нагрузка на тихоходном валу, Н |
5100 |
7000 |
12000 |
18000 |
25000 |
|
Номинальный крутящий момент на выходном валу, Н.м |
520 |
1200 |
2100 |
5300 |
9000 |
|
КПД |
0,94 |
||||
|
Масса, кг |
185 |
320 |
405 |
980 |
1740 |

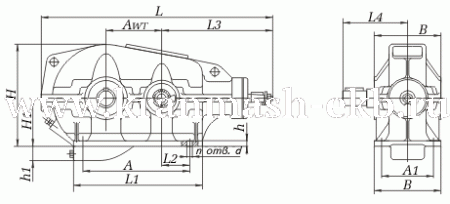

Габаритные и присоединительные размеры
|
Редуктор |
Awт |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
п |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Редуктор КЦ1-200 |
200 |
375 |
250 |
300 |
435 |
225 |
20 |
- |
900 |
480 |
85 |
460 |
255 |
17 |
4 |
|
Редуктор КЦ1-250 |
250 |
480 |
325 |
375 |
515 |
265 |
25 |
- |
1170 |
600 |
120 |
625 |
317,5 |
21 |
4 |
|
Редуктор КЦ1-300 |
300 |
545 |
350 |
450 |
607 |
315 |
25 |
- |
1275 |
680 |
120 |
625 |
383 |
21 |
6 |
|
Редуктор КЦ1-400 |
400 |
810 |
450 |
526 |
705 |
320 |
35 |
95 |
1705 |
930 |
212 |
848 |
458 |
25 |
8 |
|
Редуктор КЦ1-500 |
500 |
990 |
550 |
630 |
877 |
400 |
40 |
100 |
2085 |
1160 |
250 |
1030 |
550 |
32 |
8 |
Присоединительные размеры выходных валов
|
Редуктор |
быстроходный вал (конический) |
тихоходный вал (цилиндр.) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
d |
d1 |
l |
l1 |
b |
t |
d2 |
l2 |
b1 |
t1 |
|
|
Редуктор КЦ1-200 |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
45 |
80 |
14 |
48,5 |
|
Редуктор КЦ1-250 |
50 |
М36х3,0 |
110 |
82 |
12 |
26 |
55 |
110 |
16 |
59 |
|
Редуктор КЦ1-300 |
50 |
М36х3,0 |
110 |
82 |
12 |
26 |
70 |
140 |
20 |
74,5 |
|
Редуктор КЦ1-400 |
60 |
М42х3,0 |
140 |
105 |
16 |
31,4 |
90 |
170 |
25 |
95 |
|
Редуктор КЦ1-500 |
90 |
М64х4,0 |
170 |
130 |
22 |
46,8 |
110 |
210 |
28 |
116 |
Присоединительные размеры выходных валов в виде зубчатой полумуфты
|
Редуктор |
b |
d |
d1 |
L |
l |
l1 |
Зацепление |
|
|---|---|---|---|---|---|---|---|---|
|
m |
z |
|||||||
|
Редуктор КЦ1-200 |
20 |
126 |
80 |
219 |
14 |
45 |
3 |
40 |
|
Редуктор КЦ1-250 |
25 |
150 |
90 |
267 |
14 |
48 |
3 |
48 |
|
Редуктор КЦ1-300 |
25 |
174 |
110 |
325 |
14 |
55 |
3 |
56 |
|
Редуктор КЦ1-400 |
35 |
232 |
140 |
370 |
14 |
60 |
4 |
56 |
|
Редуктор КЦ1-500 |
35 |
232 |
140 |
422 |
14 |
60 |
4 |
56 |
Наличие на складе: 4 шт.
Информация актуальна на 09/06/2023
