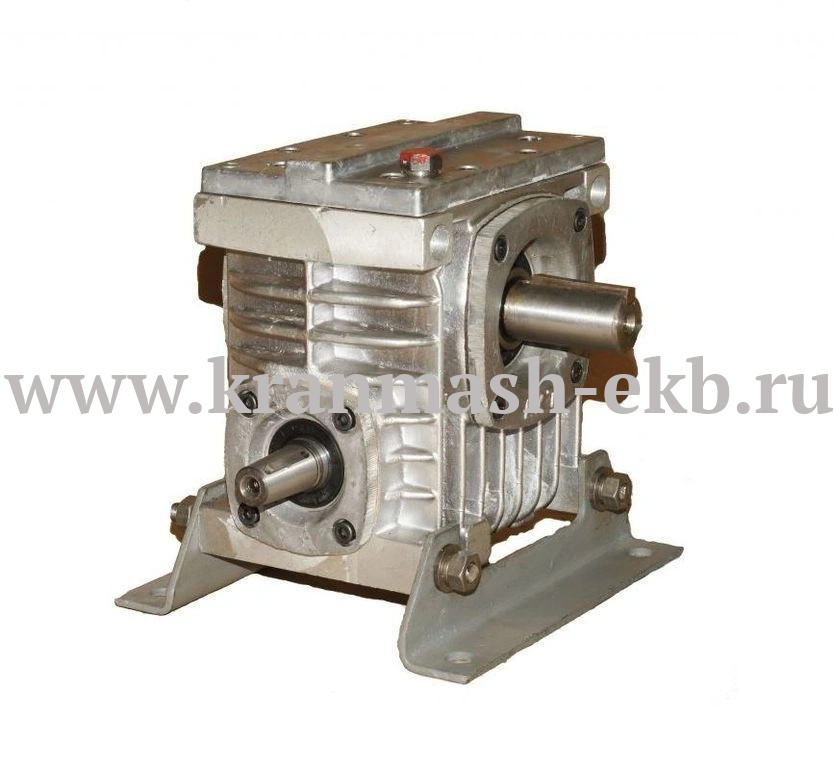

Редуктор Ч 100

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

На сайте ведутся работы. По ценам уточняйте

Контакты для заявок

info@kranmash-ekb.ru

+7(343) 363-01-62

Редукторы Ч-100, Ч-125, Ч-160

Редуктор Ч 100 относится к червячным механическим редукторам. Главная особенность червячные передачи, которые находятся внутри него, именно они способствуют преобразованию крутящего момента. Межосевое расстояние равно 100 миллиметрам. Валы могут вращаться в разные стороны, при частоте вращения не более 1800 оборотов в минуту. Редуктор Ч 100 предназначен для увеличения крутящего момента, а также для уменьшения частоты вращения. Его особенность в том, что он может работать все 24 часа в сутки с небольшими перерывами. Присоединяется он при помощи муфты и устанавливается прямо на вал мотора в этом также его особенность.

Основные технические характеристики

U ном.	Редуктор Ч-100	Редуктор Ч-125
U фак .	1500мин.-1	1000мин.-1	750мин.-1	U фак	1500мин.-1	1000мин.-1	750мин.-1
Мт Н.м		Мт Н.м		Мт Н.м		Мт Н.м		Мт Н.м		Мт Н.м
8	7,75	380	0,93	426	0,92	477	0,91	8	659	0,93	758	0,92	826	0,91
10	10	367	0,93	410	0,91	460	0,90	10	636	0,93	712	0,92	800	0,91
12,5	12	374	0,92	420	0,90	470	0,89	13	626	0,92	700	0,91	785	0,89
16	15,5	392	0,89	440	0,87	492	0,85	16	676	0,89	757	0,87	850	0,86
20	20	389	0,87	414	0,85	464	0,83	20	653	0,88	730	0,86	820	0,84
25	24	372	0,87	417	0,84	466	0,83	25	616	0,87	690	0,84	772	0,82
31,5	31	400	0,70	448	0,66	500	0,63	32	800	0,81	890	0,78	1000	0,75
40	40	387	0,78	433	0,74	485	0,71	40	692	0,79	715	0,76	870	0,73
50	48	389	0,77	436	0,73	488	0,71	52	640	0,77	717	0,73	803	0,70
63	64	313	0,69	350	0,64	396	0,60	60	610	0,76	683	0,71	765	0,68
80	84	292	0,69	327	0,61	366	0,58	84	525	0,69	590	0,63	660	0,60
Консольная нагрузка	Рб , Н	800	1200
Рт , Н	5500	8000
Уровень звука	ДБА	80	80
Масса	кг	57 (44)	88

U ном.	Редуктор Ч-160
U фак .	1500мин -1	1000мин.-1	750мин.-1
Мт Н.м		Мт Н.м		Мт Н.м
8	8	1250	0,94	1400	0,93	1567	0,92
10	10,5	1153	0,93	1294	0,92	1450	0,91
12,5	13	1150	0,93	1290	0,91	1440	0,90
16	16	1390	0,91	1557	0,89	1743	0,88
20	21	1150	0,88	1290	0,86	1442	0,84
25	26	1110	0,87	1243	0,85	1392	0,83
31,5	32	1600	0,83	1790	0,82	2000	0,79
40	42	1244	0,79	1360	0,76	1522	0,73
50	52	1168	0,73	1310	0,74	1465	0,71
63	66	1033	0,74	1157	0,70	1295	0,66
80	78	1092	0,74	1223	0,69	1370	0,64
Консольная нагрузка	Рб , Н	1600
Рт , Н	11000
Уровень звука	ДБА	80
Масса	кг	157

* Uном , Uфак номинальное и фактическое передаточное число,
* 1500мин-1, 1000мин-1, 750мин-1 частота вращения быстроходного вала,
* Мт наибольший допускаемый крутящий момент, Н·,м,
* коэффициент полезного действия,
* Рб консольная нагрузка на середину шейки быстроходного конца вала, Н,
* Рт консольная нагрузка на середину шейки тихоходного конца вала, Н,
* в скобках масса редуктора с алюминиевым корпусом.

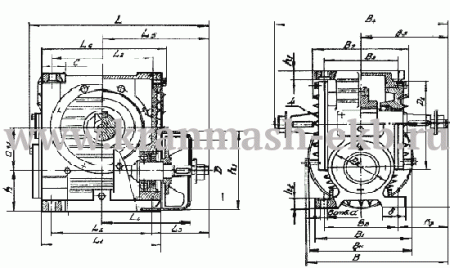

Габаритные и присоединительные размеры

Обозначение размеров	Тип редуктора	Обозначение размеров	Тип редуктора
Редуктор Ч-100	Редуктор Ч-125	Редуктор Ч-160	Редуктор Ч-100	Редуктор Ч-125	Редуктор Ч-160
aw	100	125	160	h1	18	22	30
L	373	437	551	h2	179	217	271
L1	240	275	350	D	140	165	100
L2	200	230	300	D1	220	275	340
L3	125	146	195	D2	150	170	210
L4	177	210	245	B	341	363	434
L5	225	261	345	B1	175	230	280
L6	257	290	373	B2	140	190	230
1	40	45	70	В3	155	135	165
d	19	19	22	В 4	450	460	560
b	45	60	70	B5	225	230	280
Н	312	396	500	В 6	218	246	286
h	100	111	140	В 7	217	242	278

Присоединительные размеры выходных концов валов

Тип редуктора	Выходные концы валов	L	L 1	L2	L3	b	d	d1	t	m
Ч-100	конические	Вал быстроходный	80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-125	80	58	24	18	6	32	M20xl,5-8g	17,05	-
Ч-160	110	82	28	20	10	40	M24x2- 8g	20,95	-
Ч-100	Вал тихоходный	110	82	32	25	12	45	М30х2- 8g	23,45	-
Ч-125	110	82	38	30	14	55
