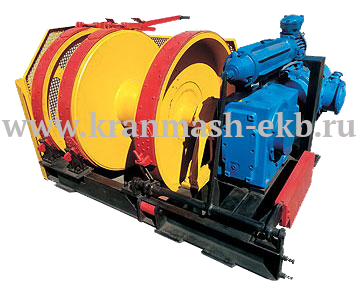

Предназначена для спуска и подъема оборудования и материалов по наклонным до 30° выработкам угольных шахт любой категории.
Механический тормоз срабатывает автоматически при обесточивании двигателя. Механический тормоз имеет блокировку с использованием кнопочного поста управления КУ-91, не допускающую включение двигателя лебедки от тех пор, пока барабан не будет свободен от воздействия тормозной ленты с помощью электрогидротолкателя. Включение лебедки "вперед" или "назад" и ее остановка производятся с помощью трехкнопочного поста управления КУ-93, установленного на ограждении, а плавный пуск, остановка и регулирование скорости - с помощью рукояток ручных тормозов барабана и фрикциона.
Особенностью конструкции является автоматическое замыкание тормоза при отключении электроэнергии, а также наличие фрикциона, позволяющего плавно регулировать скорость.
Лебедка отличается большим тяговым усилием, высокой скоростью и канатоемкостью при относительно небольшой мощности двигателя.

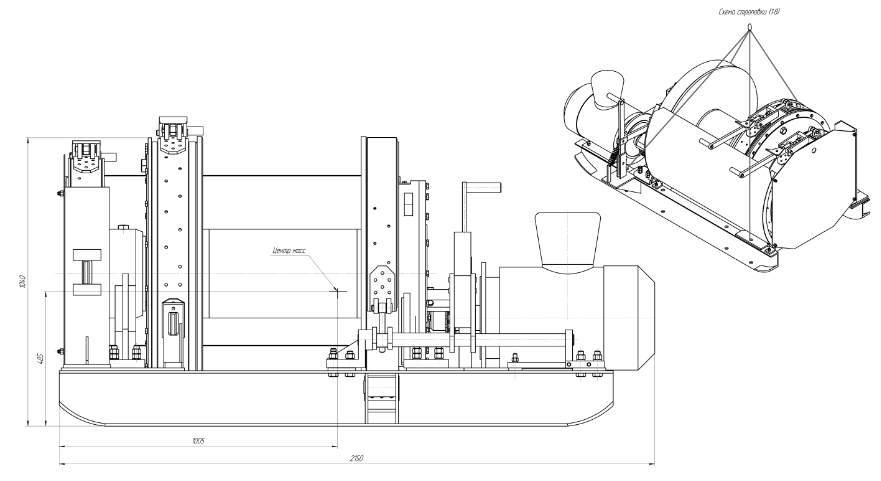

Лебедка состоит из следующих основных сборочных единиц, смонтированных на общей раме:
- барабан с редуктором;
- тормоз ручной;
- тормоз механический;
- ограждение.
Редуктор лебедки - двухступенчатый. Быстроходная ступень - косозубая цилиндрическая передача в неразъемном корпусе. Тихоходная ступень редуктора выполнена в виде дифференциальной планетарной передачи, состоящей из прямозубых колес - центрального и двух сателлитов, установленных в водило, и зубчатого венца в реборде барабана. Водило с установленным на его коническом конце шкивом фрикциона вращается в кронштейне и барабане. Фрикцион предназначен для плавного включения барабана при подъеме и спуске груза, а также для предохранения деталей лебедки от поломок при перегрузке на канате. Барабан лебедки, представляющий собой сварную конструкцию из двух реборд и обечайки с двумя жимками для крепления каната, опирается на подшипники в корпусе редуктора и кронштейне. Обе реборды барабана выполнены заодно с тормозными шкивами. На шкивах барабана и фрикциона установлены три ленточных тормоза, из которых два - с ручным управлением, а один - механический с грузовым затормаживанием и растормаживанием электрогидротолкателем.
|
Канатоемкость барабана, м
|
1200 |
|
Вес лебедки без каната, кг
|
2400 |
|
Габариты, мм
|
1070x2020x1100 |
|
Диаметр каната, мм
|
15 |
|
Тяговое усилие на последнем слое навивки, не более, кН
|
25 (2500) |
|
Скорость каната, м/с
|
1,2 |
|
Двигатель привода, тип
|
АИУ180М4 |
